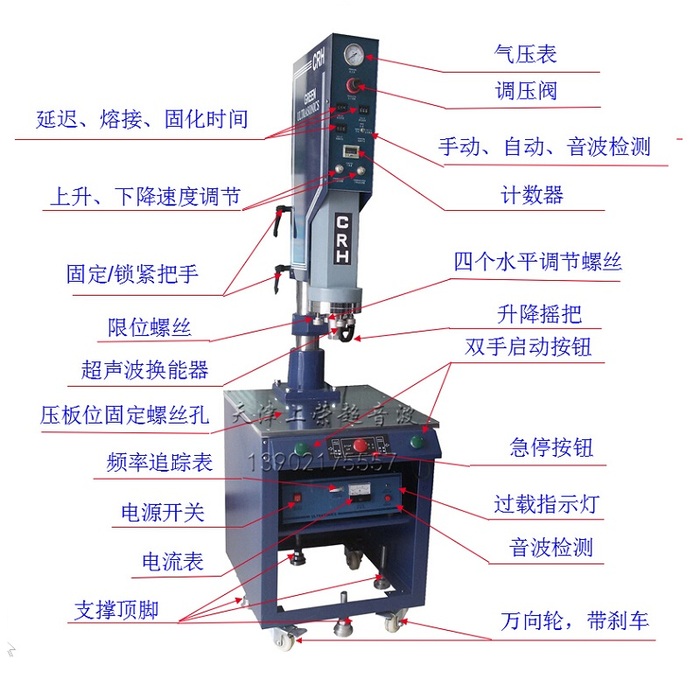

CRW1522超声波塑料焊接机
品牌: 天津上荣超音波
型号: CRW1522
电源: AC220V
功率: 2200W
销量: 0
市场价: 0.0
库存量:
0
产品详情

操作程序

 (1)装设程序:

 1、将控制电缆接于发振机后面板之控制插座上,

 2、将输出电缆接于发振机后面板之输出插座上,

 3、选择开关置于手动位置。

 4、将电源插头接于适用之电源。

 【注意】:为了操作安全,本机宜确实接地。

超声波塑料焊接机

 5、利用气管,将干净之气源,导入空气滤净器,转动调压器使压力表显示约lbar,使振筒上升。

拉出调压器上红色套环,

   【注意】:气源请保持干燥清洁,并定期检查空气滤净器之水位,随时排水

   6、锁紧四枚振筒螺丝以固定传动子,但请勿用力过度,以免滑牙

   7、将焊头与传动子之接触面,擦试干净,用螺丝结合,并用两支扳手锁紧,

   ※8、操作前,务必做音波检验,以确保振动系统和发振机之谐振。尤其变

更焊头或改变输出振幅后,更不可疏忽,

超声波焊接机

   (2)音波检验:

   ※为了达到最佳的使用效果并维护本机之性能,调整发振机与振系统之谐

振,非常重量。

   1、调谐前,焊头与传动子必须确实锁紧。调谐时,焊头请勿接触工作物。

   2、打开电源开关,此时电源指示灯发亮。

   3、打开发振机右侧之盒盖,内有振幅调整钮和频率调整螺丝

   4、按下发振机上之音波检验钮,并注视振幅表之指示。

   5、左、右旋转频率调整螺丝直到振幅表指示在最低位置,通常振幅捌整钮

置於第一段,发振机,指针约0.3 - 0.6刻度r

   【注意】:①转动频率调整螺丝时,振幅表之指针上下移动,并非表示功率输出之大小,仅表示发振机与振动系统谐振之程度(指示越低,谐振越佳)。如须较大持幅之输出,可转动振幅调整钮到较高段数。但在发振时,切不可改变振幅段数,以防高压电击。

 ②振幅表在空载发振时,表示地谐振程度;负截发振时,表示输出能量。

 ③调谐时,如果过载指示灯发亮,则放开音波检验钮,约过一秒钟以后转动

频率调整螺丝再作音波检验,如果虽然过载指示灯未发亮,但振幅调整钮位于第三段,而振幅表无法调谐低于1.2刻度以下时,请即停止音波检验,参照故障检修表,

   ④正确的调谐非常重要,如果无法达到正常的情况,请即参照故障检修表,不可勉强使用,以免损坏机件。、

   (3)校模程序:

   为达到最大的产能,焊头与工件间的距离,应该尽量缩短,但仍须足够的空间,以便工件之放置和取出。焊头的最大行程为75mm,因此在校模前,须确定焊头在最大行程时,不会接触工作物。校模之步骤如下:

   1、选择开关置于手动位置旋转调压器,使压力表指示在lbar左右,(大

约能使焊头上升之最小压力)。

   2、将工件置于底座上。

   3、左手放松机体固定把手,右手转动升降手轮,使焊头与工件之距离大干75mm(焊头之最大行程),锁紧机体固定把手。

   4、双手按下操作手压力按钮,使焊头下降。

   5、放松振筒固定螺丝,旋转焊头方向以配合工作,然后锁紧振筒固定螺丝。

   6、旋转止付螺帽,使之与振筒接触。按下紧急上升按钮,使焊头上升,再度旋转止付螺帽,大约上升7mm

   7、双手按下操作按钮,使焊头下降,放松机体固定把手后,转动升降手轮,移动底座使工作物与焊头均匀吻合,锁紧机体固定把手,

   8、按下紧急上升按钮,使焊头上升后,旋转止付螺帽,大约下降5mm,使操作时止付螺帽与振筒没有接触,但当底座没有工件时,止付螺帽能够阻止振筒,以防焊头与底座接触,造成损坏。

   9、将底座固定于基座上。

   【注意】:①此乃粗略校模,更精确之校模,需在试焊时,一面观察,一面调整。或用复写纸与白纸压在焊头与工件之间,极结时间发振,使白纸上显示压痕,由压痕之深浅,来调整底座高低,使工作物平均受力。②可用各种厚度之铜片垫于底座与基座之间,以调整底座之高低,使工作与焊头确实吻合
